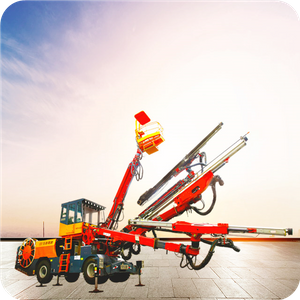

Principales características técnicas del jumbo de perforación de rocas de dos brazos de Wuxin
1. Ser altamente automático en la construcción con una velocidad de perforación de rocas mucho mayor que la del taladro neumático manual.
2. Requerir sólo 2 operadores, lo que reduce en gran medida la dotación de personal y mejora los beneficios económicos.
3. Diseñado con un sistema de control eléctrico proporcional para eliminar las complejas tuberías de aceite hidráulico, lo cual es conveniente para el mantenimiento diario.
4. Equipado con un sistema de guía por computadora para facilitar la perforación y el posicionamiento del brazo de perforación.
5. Con ajuste flexible de la postura de la pluma para controlar con precisión el ángulo y la profundidad de perforación para evitar perforaciones y voladuras secundarias.
6. Diseñado con un valor de presión autoadaptable durante la perforación, para reducir el consumo de herramientas de perforación y el costo de las piezas.
7. Viene con cabina cerrada elevable con un amplio campo de visión y alto factor de seguridad.
8. Equipado con un sistema de lavado de escoria por nebulización de agua y un soplador de orificios para eliminar eficazmente la escoria de piedra en el orificio y mejorar la eficiencia de perforación.
9. Montado en el chasis con tracción en las cuatro ruedas para lograr una rotación flexible y una alta movilidad.
Parámetros técnicos
Parámetros generales | Modelo | WD210D |
Peso de toda la máquina (kg) | 37500 | |
Dimensiones (mm) | 16350*2880*3400 | |
Rango de operación (ancho × alto, mm) | 13675×9275 | |
Radio de giro (mm) | Exterior 10200/Interior 5200 | |
Área de cobertura máxima (m2 ) | 108 | |
Altura mínima del túnel (m) | 4.5 | |
Perforadora | Modelo × cantidad | YD210×2 |
Presión del sistema (bar) | 210 | |
Potencia de impacto (kW) | 18.4 | |
Presión de aceite hidráulico de impacto (bar) | 180 (máx.) | |
Frecuencia de impacto (tiempo/min) | 2500 | |
Trabajo de impacto por tiempo (J) | 438 | |
Presión de aceite hidráulico giratorio (bar) | 150 | |
Par de rotación (N·m) | 540 | |
Velocidad de rotación (r/min) | 250 | |
Presión del agua de lavado (bar) | 10~15 | |
Masa (kg) | 180 | |
brazo de taladro | Modelo × cantidad | TB6125×2 |
Modo de control | Controlado por computadora | |
Área de cobertura (m2) | 108 | |
Carrera telescópica (mm) | 2500 | |
Ángulo de rotación y elevación (°) | Izquierda y derecha ±45°/Inclinación-30°~+60° | |
Haz de propulsión | Modelo × cantidad | TF7124×2 |
Tipo de propulsión | Cable cilíndrico | |
Longitud total del haz de propulsión (mm) | 7180 | |
Carrera de propulsión (mm) | 2400 | |
Máximo propulsión (kN) | 20 | |
Longitud del tubo de perforación (mm) | 5525 | |
Diámetro de la tubería de perforación (mm) | 43～105 | |
Profundidad de perforación de propulsión primaria (mm) | 5200 | |
Profundidad máxima de perforación para perforación de biela (m) | 30 | |
Ángulo de giro (°) | 360° | |
Ángulo de giro (°) | 270° | |
Ángulo de elevación (°) | 90° | |
Plataforma de trabajo | Modelo | MB7177 |
Rango de trabajo (alto x ancho, mm) | 16500×11600 | |
Fuerza de elevación (KN) | 500 | |
Carrera telescópica (mm) | 5000 | |
Chasis | Modelo/Fabricante | Wuxin |
Velocidad de desplazamiento (km/h) | 15 | |
Escalabilidad (%) | 26.8 | |
Claridad del piso | 350 mm | |
Radio interior mínimo de giro (mm) | 4700 | |
Radio exterior mínimo de giro (mm) | 7400 | |
Distancia entre ejes de las ruedas delanteras y traseras (mm) | 4150 | |
Vía delantera/trasera (mm) | 2255/2255 | |
Modelo de neumático delantero/trasero × cantidad | 14.00R24×4 | |
Modelo/fabricante del motor | QSB5.9-C160/Cummins | |
Potencia del motor (kW) | 120 | |
Norma sobre emisiones de escape del motor | Estado Ⅲ | |
Fabricante de motores | Cummins | |
Sistema de manejo | Tracción en las cuatro ruedas/Yunyu | |
Sistema de frenado | Freno de servicio hidráulico + freno de estacionamiento | |
Sistema de dirección | dirección articulada | |
Capacidad del tanque de combustible (L) | 120 | |
Sistema hidráulico de perforación | Modelo de sistema | / |
Modo de control hidráulico | Sensibilidad de carga proporcional eléctrica | |
Potencia del motor (kW) × cantidad | 55×2 | |
Modelo/fabricante de la bomba de aceite hidráulica principal. | Rexroth | |
Presión nominal de la bomba de aceite hidráulica principal (bar) | 210 | |
Desplazamiento de la bomba de aceite hidráulica principal (L/min) | 140 | |
Capacidad del tanque de aceite hidráulico (L) | 600 | |
Precisión de aceite de presión y aceite de retorno (um) | 10 | |
Sistema de aire | Modelo/fabricante de compresor de aire. | VS/Suteng MATTEI |
Desplazamiento (m3/min)/presión (bar) | 1/8 | |
Consumo de aire (L/min) | 200 | |
Consumo de aceite (g/min) | 2 | |
Sistema de agua | Modelo/fabricante de bomba de refuerzo | KQDP/KAIQUAN |
Potencia de la bomba de refuerzo (kW) | 7.5 | |
Desplazamiento nominal (L/min) | 160～260 | |
Presión nominal (bar) | 10 | |
Presión del agua durante la perforación (bar) | 8~15 | |
Potencia total de entrada (kW) | 150 | |
Tensión (V)/frecuencia (Hz) | 380/55 | |
Longitud del cable y capacidad del carrete. | 100 metros | |
Sistema de protección | Secuencia de fases y protección contra sobrecarga. | |
Sistema de control de plataforma | Tipo de control del sistema de plataforma. | control por computadora |
Tipo de control del brazo de perforación | Manual/semiautomático |
